So haben wir das Licht eingebaut – Elektrik ­čöî im Expeditionsfahrzeug – Teil 4

Das Licht ist ein spannender Teil der Elektroinstallation. Licht ist essentiell und wird zu einer Uhrzeit genutzt zu der Solar leider nicht vorhanden ist, n├Ąmlich wenn es dunkel ist. Das bedeutet, dass der Energieverbrauch mit ein entscheidender Faktor ist, aber auch die Lichtausbeute ist wichtig. Wir haben uns viele Gedanken dazu gemacht. Siehe selbst wie unsere L├Âsung aussieht.

Unser YouTube Video zum Thema Licht im Expeditionsfahrzeug

Welche verschiedenen Lichtanlagen kommen in Frage?

Aus Energiespargr├╝nden kommen nur LEDs in Frage. Wir mussten aber entscheiden, ob wir LED Birnen oder LED Streifen benutzen. Mit LED Birnen lassen sich Flecken in der Kabine gezielt ausleuchten. Das ist sehr praktisch und hilft z.B. beim Lesen oder bei Feinarbeiten, die station├Ąr an einem Ort in der Reisekabine durchgef├╝hrt werden.

Mit LED Streifen l├Ąsst sich dagegen ein sehr fl├Ąchiges Licht erzeugen. Die Ausleuchtung des ganzen Raums ist mit LED Streifen wesentlich einfacher als mit Spots.

In unserem Fall ben├Âtigen wir allerdings keine punktuellen Lichter. Wir lesen in der Regel auf dem Tablet und arbeiten am Computer. Beide Ger├Ąte m├╝ssen nicht beleuchtet werden. In der Regel ist ein ged├Ąmmtes Umgebungslicht f├╝r uns interessant, oder eine st├Ąrkere Aufhellung des gesamten Raums.

Die wei├čen W├Ąnde und M├Âbel sorgen daf├╝r, dass ein fl├Ąchiges Licht ├╝berall reflektiert wird und ein sch├Ân helles Wohngef├╝hl entsteht. Genau das was wir wollen.

Wei├če LED Streifen gegen RGB LED Streifen

Nachdem uns klar war, dass wir LED Streifen in die Wohnkabine einbauen wollen stellte sich die zweite Frage. Wei├če LEDs, oder bunte LEDs? Die Frage war allerdings schnell beantwortet. Bunte LEDs mischen aus rotem, gr├╝nen und blauem Licht das wei├če Licht. Das bedeutet, dass f├╝r wei├čes Licht 3 LEDs genutzt werden m├╝ssen. Im Umkehrschluss ist der Verbrauch einer bunten LED Leiste also ca. 3x so hoch um die gleiche Leuchtkraft zu erzeugen. Dazu kommt, dass nat├╝rlich weniger Leuchtkraft aus einem 1m langen LED Stripe gewonnen werden kann, weil einfach weniger LEDs darauf passen. Diese Tatsache hat uns schnell dazu bewegt einfache, wei├če LED Stripes zu nutzen.

Stromspar-Tipp

Wei├če LEDs vs. Bunte LEDs

Wenn du unsere LEDs von Paulmann vergleichst, dann ergibt sich bei RGB LEDs eine Lichtausbeute von
405 Lumen pro 13,5 Watt = 30 Lumen / Watt
Bei den einfarbigen warmwei├čen LEDs sieht die Rechnung anders aus:
1100 Lumen pro 13,5 Watt = 81,5 Lumen / Watt
Damit sind die wei├čen LEDs 2,7x so effektiv wie die RGB LEDs.

Klick hier und du kannst dir auf Amazon anschauen welche LED Strips wir verbaut haben,
Du findest dort auch aktuelle Preise und weitere Kundenrezensionen.

Dimmbare LEDs helfen Strom zu sparen

Nachdem wir wussten, dass wir LED Streifen wollten hat sich f├╝r uns die Frage nach der Lichtst├Ąrke gestellt. Ehrlich gesagt taten wir uns schwer zu bestimmen wieviel Lumen wir in der Wohnkabine ben├Âtigen und dann kam uns eine Idee. Wir k├Ânnten ja einfach die st├Ąrksten LEDs verwenden, die wir von Paulmann (zum Hersteller komme ich noch weiter unten) bekommen k├Ânnen, und zum Stromsparen diese dimmen.

Ich habe daraufhin 3m MaxLED 1000 gekauft und diese bei uns zu Hause mit einem Stromz├Ąhler in die Steckdose gesteckt. Auf voller Leistung hat der Stromz├Ąhler 39 Watt verbrauch angezeigt. Bei niedrigster Dimmung: 9 Watt.

Der Dimmer erm├Âglicht es uns nur soviel Licht zu produzieren wie wir wirklich ben├Âtigen. Im Umkehrschluss verbrauchen wir auch nur so viel Strom wie n├Âtig.

Stromspar-Tipp

Mit dem Bluetooth Dimmer
nicht mehr verbrauchen als n├Âtig

Wie oben schon beschrieben k├Ânnen wir mit unserem Dimmer den Stromverbrauch auf 1/4 der Maximalleistung senken. Aber der Vorteil unseres Bluetooth Dimmers ist auch, dass wir ├╝ber die Paulmann App z.B. eine Einstellung f├╝r Arbeiten, Fernsehen, Kochen, Essen, … und vieles mehr programmieren k├Ânnen, so dass wir situationsbedingt nur die n├Âtige Lichtmenge abrufen, die wir wirklich brauchen.

Klick hier und du kannst dir auf Amazon anschauen welchen LED Dimmer wir verbaut haben,
Du findest dort auch aktuelle Preise und weitere Kundenrezensionen.

Wof├╝r wird das Licht in der Wohnkabine genutzt?

Wir haben uns ein paar Gedanken zu den Use Cases gemacht, den jeder Use Case ben├Âtigt eine andere Menge an Licht. Hier ein paar Beispiele f├╝r den Lichtbedarf im Campingfahrzeug.

Hoher LichtbedarfM├Ą├čiger LichtbedarfGeringer Lichtbedarf
Einr├Ąumen des Fahrzeugs
Ausr├Ąumen des Fahrzeugs
Reinigung des Fahrzeugs
Filmen
M├╝ckenjagd ­čśë
Kochen
Duschen
Toilettengang
Computerarbeit
Essen
Lesen (Tablet)
Use Cases im Wohnmobil mit unterschiedlichem Lichtbedarf

Welche Bereiche der Wohnmobilkabine m├╝ssen separat geschaltet werden?

Auch wenn die Wohnkabine nicht sonderlich gro├č ist, so gibt es trotzdem bestimmte Bereiche, die getrennt von einander geschaltet werden k├Ânnen m├╝ssen. Wir haben folgende Bereiche aufgeteilt:

  1. Essbereich
  2. Schlafbereich
  3. K├╝che
  4. Toilette
  5. Dusche

Wir haben jeden Bereich mit einem eigenen Dimmer ausgestattet, damit wir sowohl Licht an/aus als auch die Helligkeit separat einstellen k├Ânnen.

Der Trick mit dem LED Eckprofil verhindert Kabel auf der Wand

Ein Problem in GFK Kabinen ist, dass man keine Kabel im GFK verlegen kann. D.h. alle Kabel, die nicht in den M├Âbeln versteckt werden k├Ânnen, m├╝ssen auf der Wand verlegt werden. Das sieht nicht sonderlich h├╝bsch aus.

Wir mussten eine Weil suchen bis wir auf die Alu Eckprofile von Paulmann gesto├čen sind.Diese werden einfach an den Kanten der Decke entlang verlegt. Sie sehen gut aus und die LED Streifen verschwinden hinter einem Milchglas. Das Kabel konnten wir so durch die Schr├Ąnke von hinten in die Profile verlegen. Dadurch sieht man von au├čen keinerlei Kabel und bekommt trotzdem ein rundum Licht, dass die ganze Kabine ausleuchtet.

Handwerker-Tipp

Die Paulmann Delta Profile verdecken L├╝cken

Zwischen unseren Schr├Ąnken und der Decke gibt es einen kleinen Spalt, der dem Holz erm├Âglichen soll sich noch etwas zu bewegen. Dieser Spalt sieht nicht wirklich sch├Ân aus und wir wollten ihn gerne verdecken. ├ťberall wo wir LED Leisten verlegen wollten sind die L├╝cken automatisch vom Delta Profil verdeckt.

Dazu haben wir die Delta Profile nur oben an der Decke mit Hilfe von Silikon befestigt. das hei├čt es gibt keine feste Verbindung zum Schrank selber. Dadurch kann sich der Schrank noch bewegen.

Klick hier und du kannst dir auf Amazon anschauen welche Delta Profile wir verbaut haben,
Du findest dort auch aktuelle Preise und weitere Kundenrezensionen.

Bluetooth Smarthome vs. Schalter – Was ist besser?

Wenn du oben den Stromspar-Tipp zum Thema Bluetooth Dimmer schon gelesen hast, dann wei├čt du schon f├╝r was wir uns entschieden haben. Der erste Grund daf├╝r ist, dass wir bestimmte Szenarien vorprogrammieren k├Ânnen und damit Strom sparen. Der zweite Grund ist, dass ich nicht ├╝berall Kabel an bestimmte Orte ziehen muss wo strategisch klug ein Schalter positioniert sein sollte.

Beispiel daf├╝r w├Ąre der Eingang. Wenn wir Abends im Dunkeln zur├╝ck kommen, die Treppe hinauf gehen, die T├╝r ├Âffnen und dann in der Durchgangsdusche stehen, dann br├Ąuchten wir dort einen Schalter. Da es Duschbereich ist br├Ąuchten wir einen wasserdichten Dimmschalter f├╝r LED Streifen. Da f├Ąngt das Problem an. Ich w├╝rde mal behaupten, dass es so etwas ├╝berhaupt nicht gibt. Deshalb haben wir uns f├╝r Bluetooth entschieden. Damit k├Ânnen wir jedes Licht von ├╝berall innerhalb der Kabine steuern und sogar im nahen Umfeld von au├čerhalb der Kabine.

Useability-Tipp

Die Bluetooth-Fernbedienung f├╝r „App-scheue“ Menschen

Wenn du eine Bedienung mit der Handy- oder Tablet App nicht magst, dann gibt es auch noch die Paulmann Boss Bluetooth Fernbedienung mit der du bis zu 6 Bereiche separat schalten und dimmen kannst.

Klick hier und du kannst dir auf Amazon die Paulmann Bluetooth Fernbedienung anschauen, die wir „verbaut“ haben,
Du findest dort auch aktuelle Preise und weitere Kundenrezensionen.

Unser Paulmann MaxLED 1000 System und dessen einzelne Module

Ich habe vor Jahren mal f├╝r eine Aquarienanlage mit 10 Becken die Beleuchtung aus kosteng├╝nstigen „China“ LEDs selber gebaut. Nach nur 3 Wochen Betrieb waren die LED Streifen stark vergilbt und die Leuchtkraft deutlich reduziert. Keine 2 Monate sp├Ąter und die ersten Netzteile waren kaputt. Deshalb wollte ich im Reisefahrzeug auf eine bessere Qualit├Ąt setzen.

Auf meiner Suche nach einem renommierten Hersteller bin ich ├╝ber die Firma Paulmann gestolpert. Paulmann LEDs bekommst du bei Amazon, bei Paulmann selber und auch in vielen Baum├Ąrkten. Allerdings bekamen wir in den Baum├Ąrkten nicht alle Teile, die wir brauchten, aber ein zus├Ątzliches Delta Profil sollte z.B. kein Problem sein.

Da Paulmann alle unsere Anforderungen bedienen konnte stand der Entschluss schnell fest das Paulmann System zu nutzen. Im LED Bereich hat Paulmann folgende Sortimente: YouLED, MaxLED 500 und MaxLED 1000. Da wir das lichtst├Ąrkste System nutzen wollten, haben wir uns f├╝r das Max LED 1000 System entschieden.

Das Max LED 1000 basiert auf 24 Volt und leistet pro Meter 1.100 Lumen. In der ganzen Fahrzeugkabine haben wir ca. 7,5 Meter verbaut.

Anbei die Teileliste, die wir im Expeditionsmobil verbaut haben. Wenn du auf die einzelnen Teile klickst, dann wirst du auf Amazon weitergeleitet und kannst dir dort die aktuellen Preise und weitere Kundenrezensionen anschauen:

  1. LED Streifen: Max LED 1000 warmwei├č
    1. 3 Meter
    2. 1,5 Meter
  2. Bluetooth Dimmer
  3. Bluetooth Fernbedienung Boss
  4. Verl├Ąngerungskabel
    1. 10 cm
    2. 5 Meter
  5. Y-Verteilerkabel
  6. Delta Profil
    1. 2 Meter
    2. 1 Meter
  7. Delta Profil Endkappen
  8. Delta Profil Eckverbinder
  9. Delta Profil Verbinder

Ich gehe hier auf die Komponenten noch einmal separat ein.

LED Streifen: Max LED 1000 warmwei├č

Die MaxLED 1000 LED Streifen generieren auf 1 m L├Ąnge 1.100 Lumen Licht. Die warmwei├če Variante hat eine Farbtemperatur von 2.700 Kelvin. Sie werden mit 24 Volt betrieben und verbrauchen auf 1m 13,5 Watt Leistung.

Die LED Streifen gibt es in zwei Ausf├╝hrungen. Je nach Variante besitzt der LED Streifen einen Spritzwasser und Staubschutz oder eben nicht. Wir haben die Variante mit dem Spritzwasser und Staubschutz gew├Ąhlt. Wir versprechen uns davon einfach eine l├Ąngere Haltbarkeit.

Bluetooth Dimmer Max LED 1000

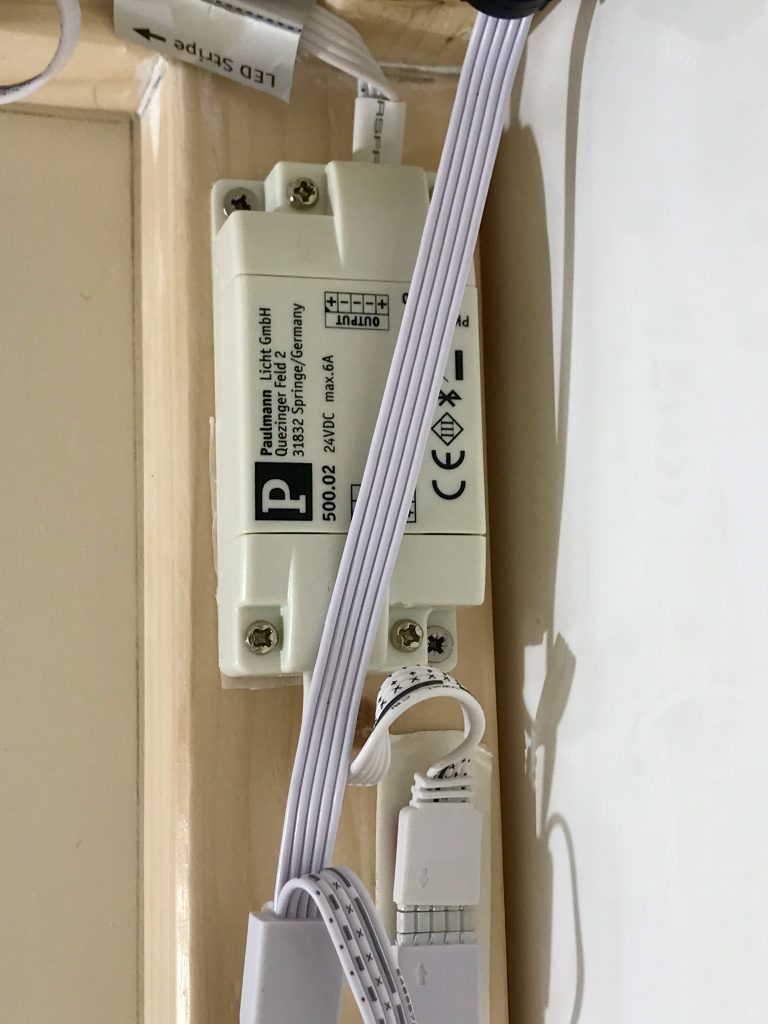

Der verbaute Paulmann Bluetooth Dimmer

Der Bluetooth Dimmer wird direkt vor den LED Streifen geschaltet. ├ťber Bluetooth l├Ąsst sich der LED Streifen an und aus schalten so wie in der Helligkeit dimmen. Der Dimmer arbeitet sowohl mit der App als auch mit der Paulmann Bluetooth Boss Fernbedienung.

Die Leistungsgrenze der pro Dimmer betriebenen Leiste liegt be 144 Watt. Das sind also ca. 10m und spielt in unserem Aufbau keine Rolle. Unser l├Ąngster LED Streifen liegt bei 2,70m und verbraucht damit maximal 37 Watt.

Paulmann App

Im AppStore gibt es zwei Paulmann Bluetooth Apps. An der App bemerkt man, dass Paulmann keine Softwareentwickler sind. Beide Apps sind nicht sonderlich intuitiv und bestimmte Funktionen verstecken sich hinter undurchsichtigen Strukturen. Bei der Installation findet das Ger├Ąt alle Bluetoothger├Ąte in der Umgebung, d.h. wir mussten erstmal herausfinden welche die Paulmann Dimmer sind.

Im Gro├čen und Ganzen arbeitet die App aber recht zuverl├Ąssig nachdem die Installations-Arie beendet ist. Trotzdem ist sie nicht fehlerfrei und schaltet ab und zu nicht richtig.

Paulmann Bluetooth Fernbedienung Boss

Anstatt mit der App k├Ânnen auch bis zu 6 Bereiche mit der Bluetooth Fernbedienung Boss geschaltet werden. Dabei ist es egal aus wie vielen Dimmern ein Bereich besteht. Wir nutzen die Fernbedienung, weil wir nicht immer Lust haben die App zu ├Âffnen.

Max LED Verl├Ąngerungskabel

Verl├Ąngerungskabel f├╝r die 5 adrige Verbindung gibt es in den L├Ąngen 10 cm, 1 m und 5 m.

Max LED Y-Verteiler

Das Y-Verteilerkabel verbindet hier zwei Dimmer mit einem Netzteil

Um zwei Dimmer mit einem Netzteil, oder zwei LED Streifen mit einem Dimmer zu verbinden gibt es den Y-Verteiler von Paulmann. Dabei handelt es sich einfach um ein kurzes Kabel mit einem Eingang und zwei Ausg├Ąngen.

Max LED Netzteile

Wir haben die Streifen immer in Sets mit einem Netzteil gekauft. Die Netzteile der 3 m und 1,5 m Streifen haben unterschiedlich starke Netzteil.

Delta Profile inkl. Endkappen, Eckverbinder und Verbinder

Die Deltaprofile bestehen aus zwei Elementen. Das ist einmal das Aluminium Eckprofil und einem Milchglasstreifen, der aufgesteckt werden kann. Im Inneren wird der LED Streifen verlegt.

Um eine saubere Montage erstellen zu k├Ânnen ben├Âtigten wir allerdings noch einige Kleinteile. Dazu geh├Ârt ein Eckverbinder, der zwei Deltaprofile an einer Ecke zusammenf├╝gt, die Eckkappen, die verhindern, dass wir seitlich in die Profile schauen k├Ânnen und der Verbinder um zwei Profile auf gerader Strecke zu verbinden. Diesen haben wir nur einmal verwendet um den Alkovenbereich und die Sitzecke miteinander zu verbinden, da die Strecke ├╝ber 2m lang ist.

So haben wir unser Licht im Camper eingebaut

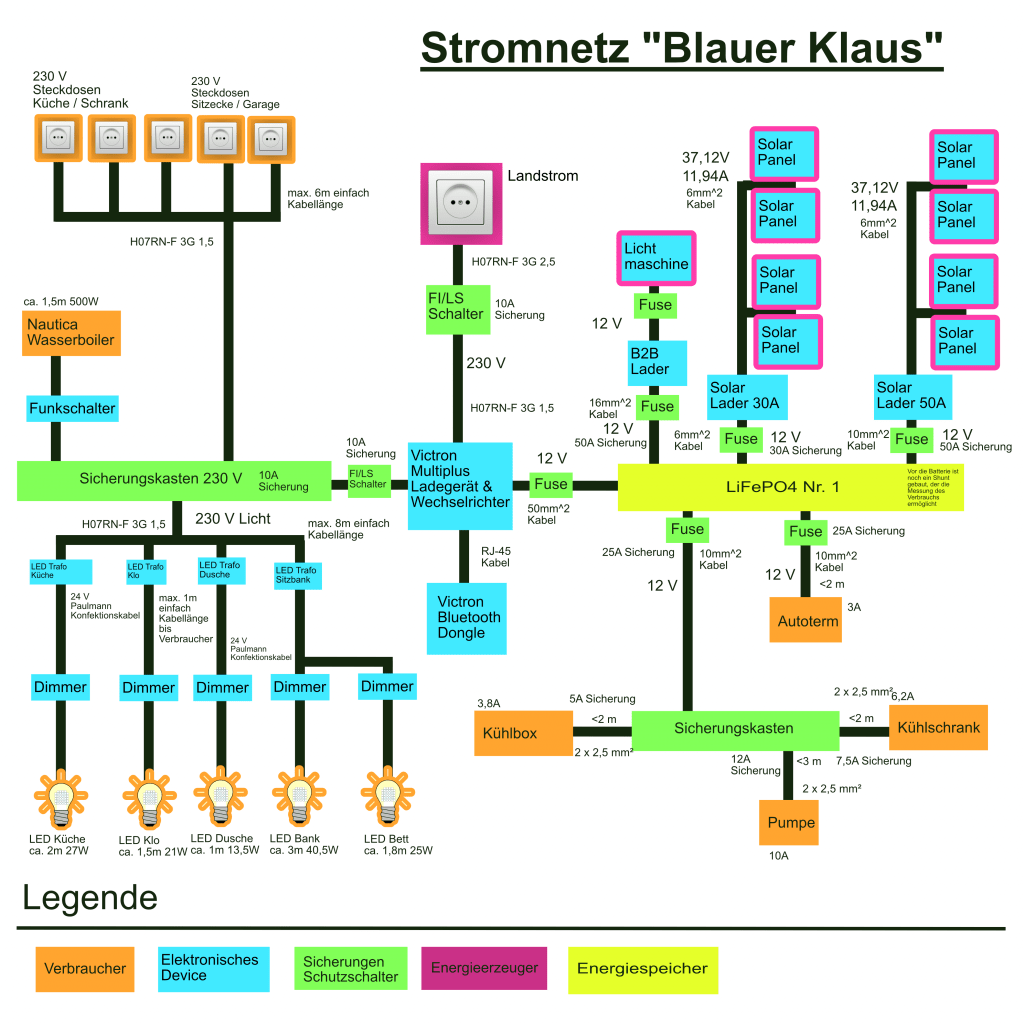

Hier findest du den Schaltplan unseres Stromnetzes. Im linken, unteren Bereich ist die Verteilung f├╝r die Lichtanlage. Wir haben 4 Trafos verbaut und 5 Bereiche mit 5 Dimmern ausgestattet.

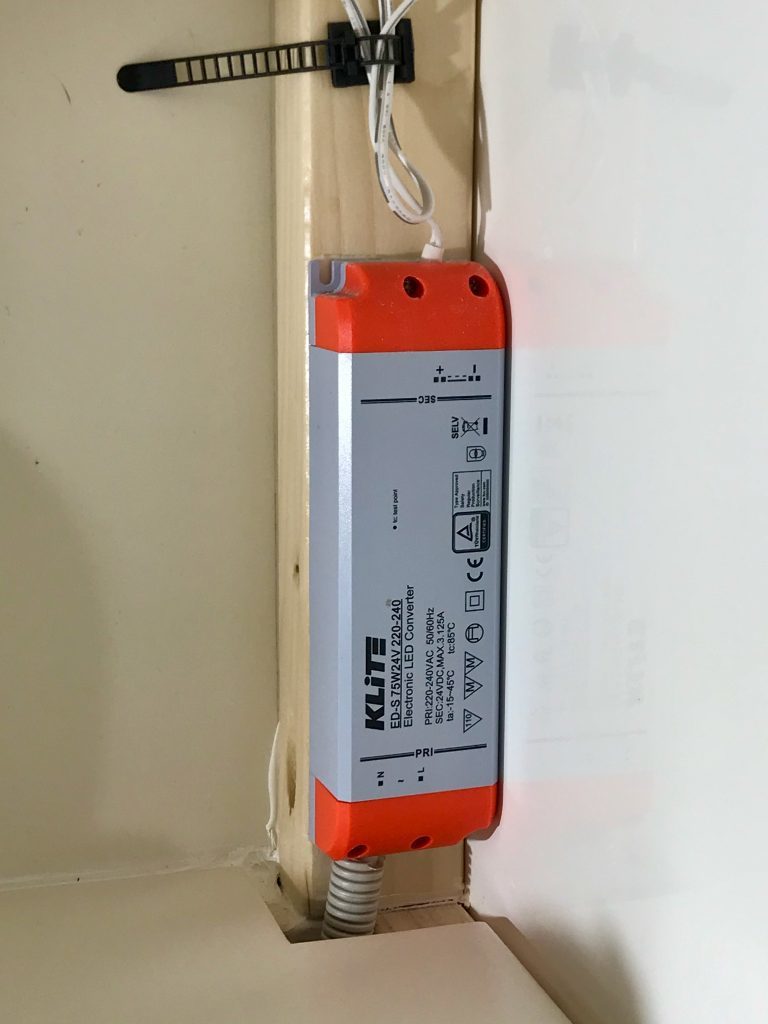

Der Trafo mit 75 Watt reicht f├╝r 5,5 m LED Streifen

Die Trafos sind direkt an die 230 Volt Verteilerk├Ąsten angeschlossen und mit ├╝ber die 230 Volt Hauptsicherung abgesichert. Wenn wir am Landstrom h├Ąngen, dann schaltet das Multiplus Compact Ger├Ąt den Landstrom direkt auf die LED Streifen. Ohne Landstrom wird das Licht ├╝ber den Wechselrichter gespeist.

Links unten im Stromnetz findest du die Lichtinstallation

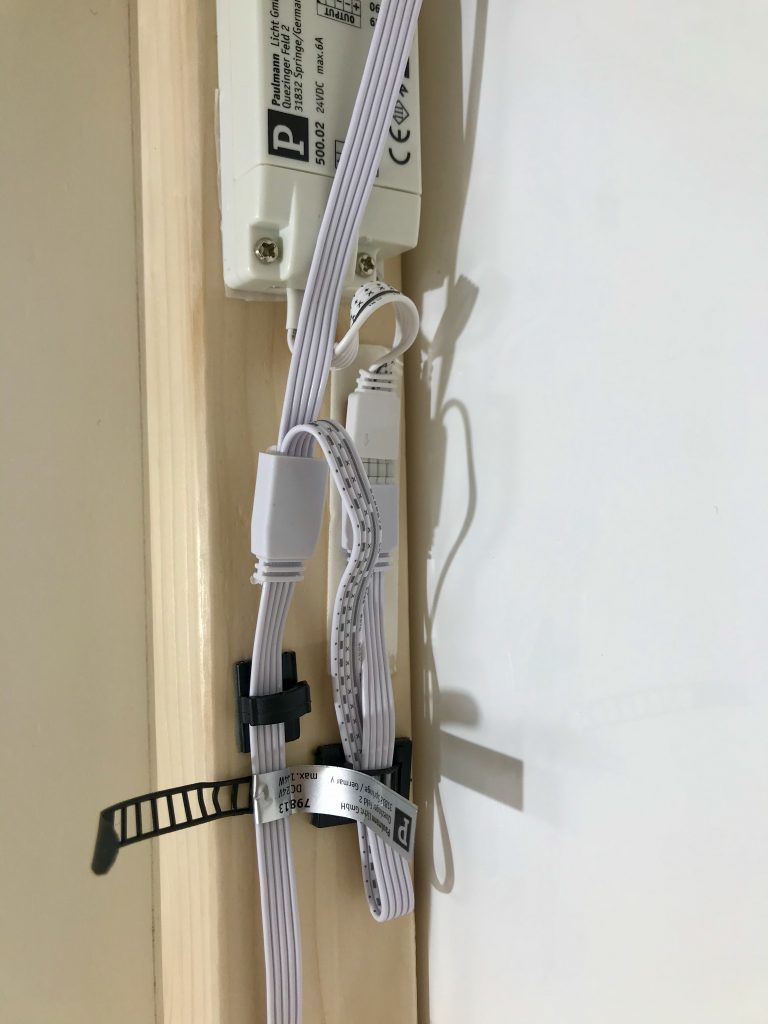

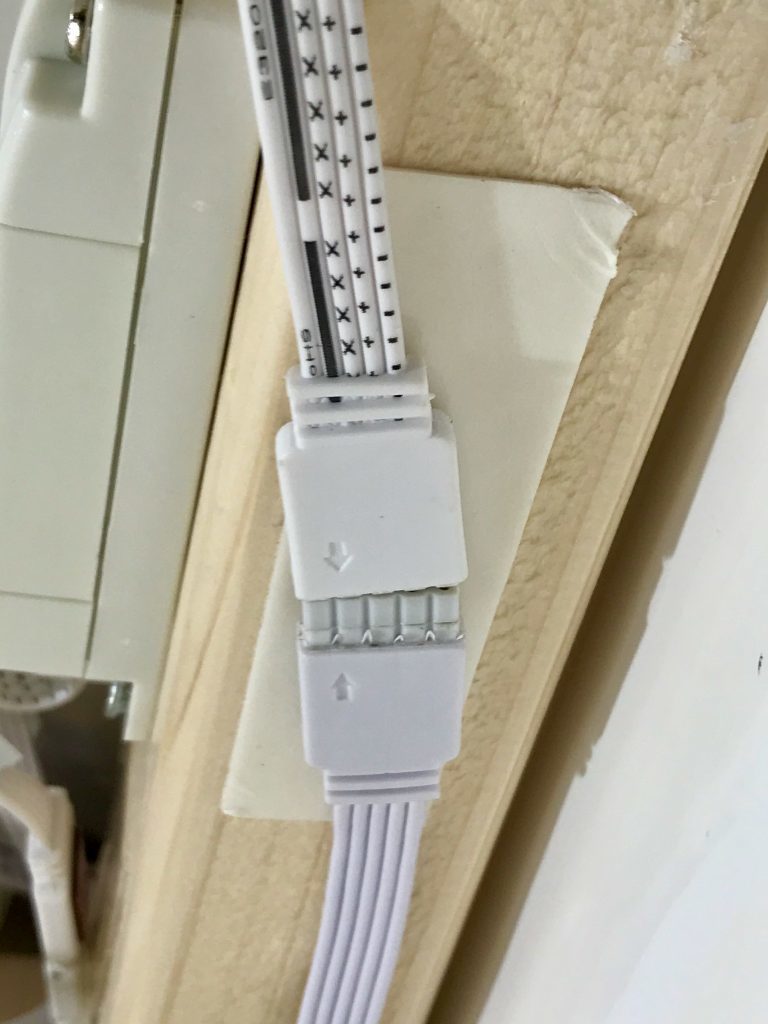

Die Steckverbindungen zwischen den einzelnen Kabel und Ger├Ąten sind nicht wirklich gut gesichert. Es handelt sich dabei einfach nur um 5 Metallstifte, die in eine Buchse gesteckt werden, deshalb haben wir die Stecker auf einem Klebestreifen fixiert, damit sie nicht auseinandergehen.

Der Klebestreifen sichert die Steckverbindung

In die Eckprofile haben wir von hinten ein Loch mit dem Rotarytool geflext und dort das Kabel hindurchgef├╝hrt. Die LED Streifen selbst sind mit Klebestreifen auf der R├╝ckseite versehen. Mittels dieser Klebestreifen haben wir die LEDs im Profil fixiert.

Das Profil wurde danach von uns mit dem Milchglas abgedeckt und mit den Endkappen bzw. wenn n├Âtig mit den Verbindern best├╝ckt. Und das war es auch schon. Damit war die Lichtanlage installiert.

Abschluss

Ja, dies war der vierte Artikel zum Thema Elektrik im Wohnmobil. Die anderen Artikel findest du hier:
